KONCOVÝ TŘECÍ KLOUB I40L PRO SYSTÉMOVÉ RAMENO (SET)
K dispozici
Model
061FAZ40LN08
Popis
MODEL-40 mm modulární rozměr.

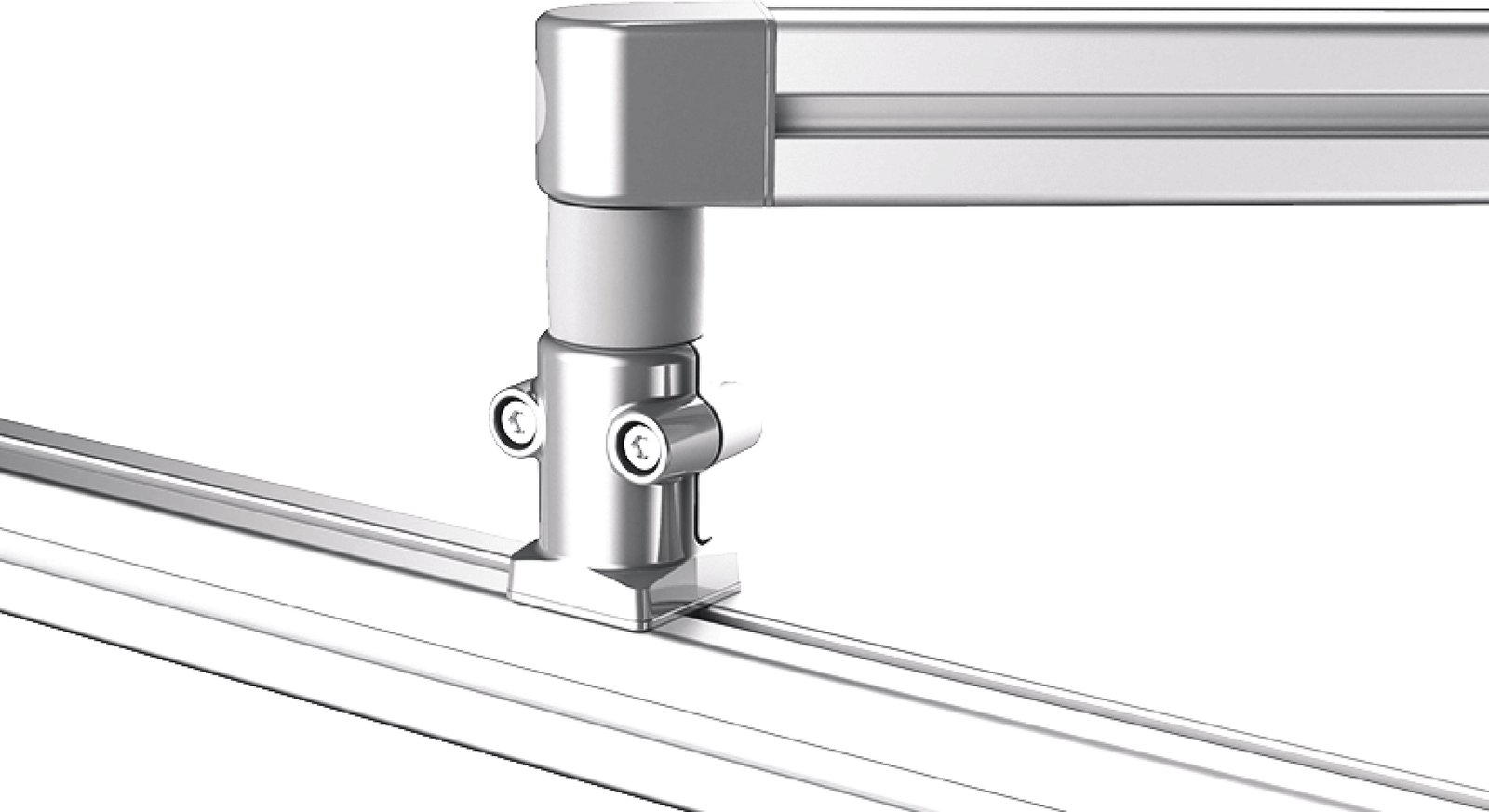

POPIS-Spojovací spoj s třením pro vytvoření systémových ramen pomocí profilových kusů; otočný o 360°;
Koncová strana může být připevněna laterálně nebo příčně na drážku profilu, třecí osa je umístěna vpravo
úhly k profilu;
Strana třecího spoje může být připevněna bočně, příčně nebo na líci profilu; pokud je připojen na

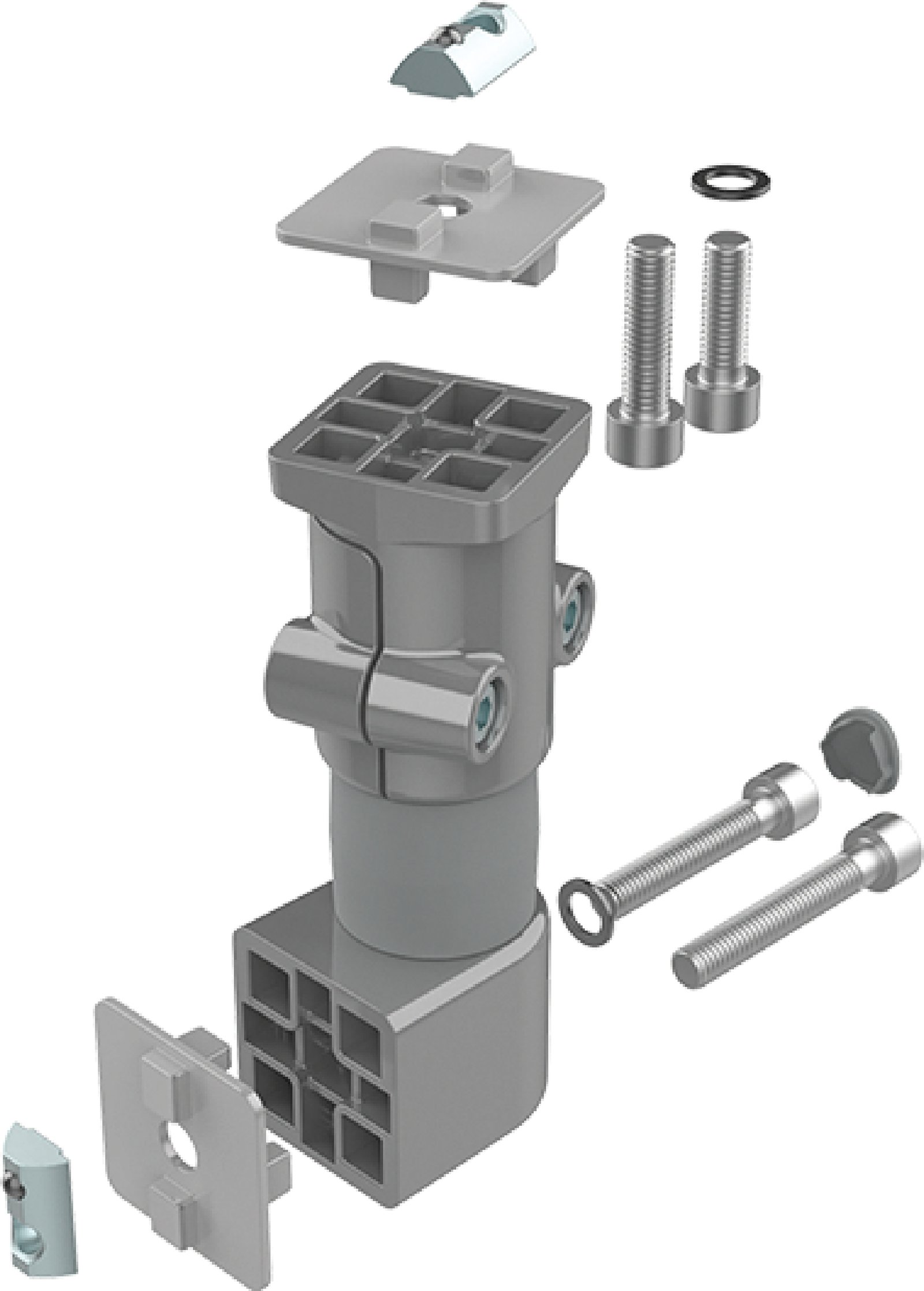

přední čelo, jádrový otvor příslušného profilu musí mít závit M8 (min. 15 mm hluboký). SET-1 koncový třecí kloub
1 krycí víčko,
1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 45 (pro T-drážkovou matici stranu třecího spoje),
1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 25 (pro stranu s T-drážkovou maticí),
1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 50 (pro třecí stranu otvoru jádra),
1 šroub DIN EN ISO 4762 (DIN 912) - M8 x 30 (pro stranu konce jádra),
2 podložky 8-FSt,
2 středící desky,
2 matice pro T-drážku - drážka 8 - M8.
Materiál
Pouzdro: Hliníkový tlakově litý Krycí kroužek: Plastové vložky: Ocel Třecí hřídel: Ocel Krytky: Plast Šrouby: Ocel Podložky: Ocel Středící desky: Hliníkové tlakově lité T-drážkové matice: Ocel
Barva
Pouzdro: Barva Al Krycí kroužek: Šedá ≈ RAL 7042 Krytky: Šedá ≈ RAL 7042 Středící desky: Barva Al
Množství v balení
1 set
Surface
Pouzdro: Lakované Středící desky: Lakované Šrouby: Pozinkované Podložka: Pozinkované T-drážkové matice: Pozinkované
ESD
NE

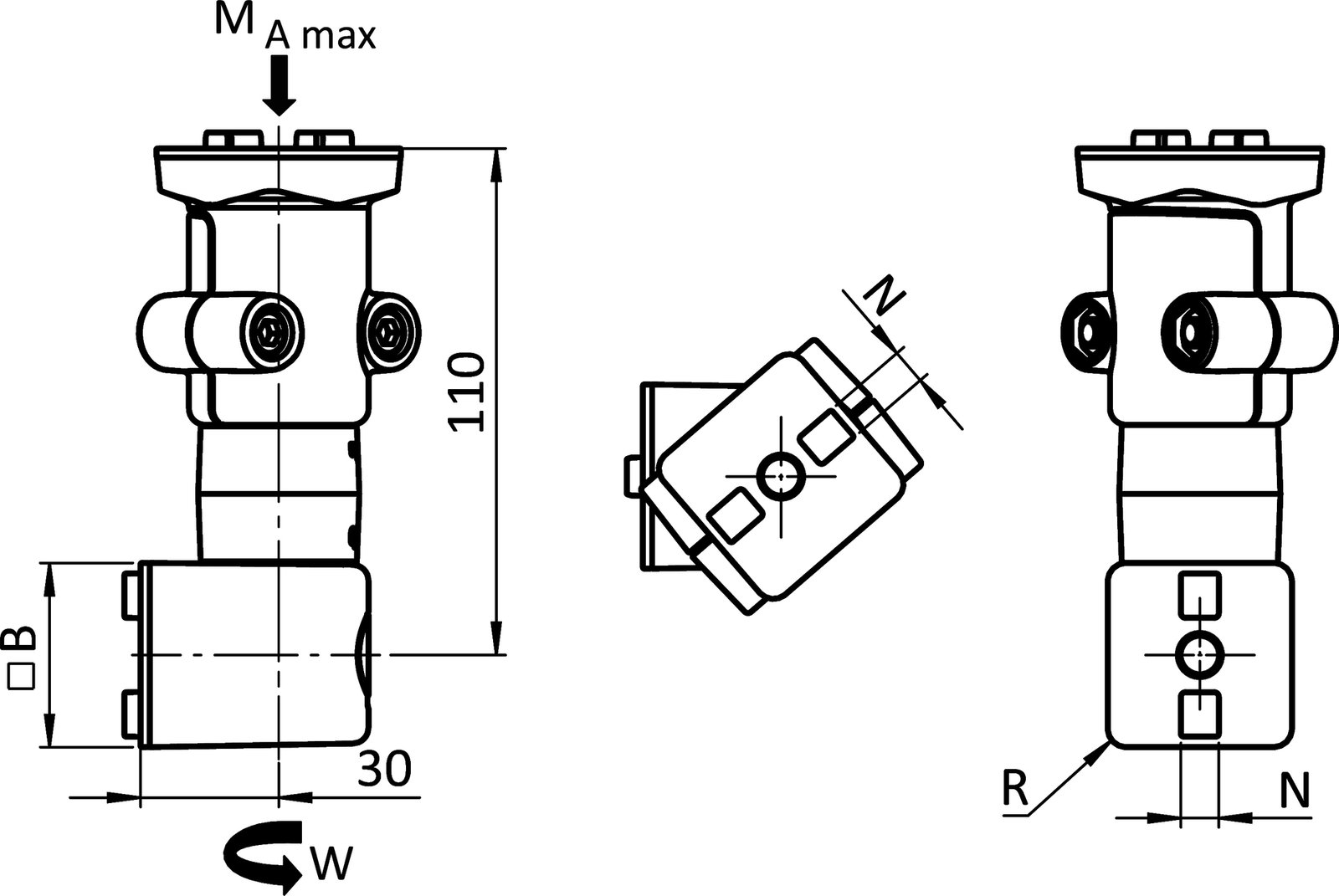

Parametr

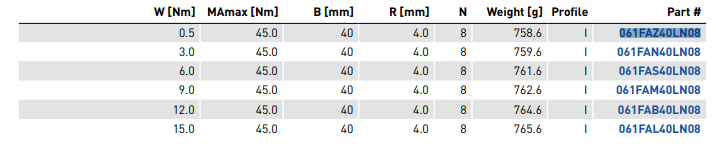

| Číslo dílu | Profilový modul | Velikost drážky | Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (g) | F.Max | SW (mm) | D (mm) | F (mm) | Velikost závitu | CAD | Vozík |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 061FAZ40LN08 | já | 758.6 | |||||||||||
| 061FAN40LN08 | já | 759.6 | |||||||||||
| 061FAS40LN08 | já | 761.6 | |||||||||||
| 061FAM40LN08 | já | 762.6 | |||||||||||
| 061FAB40LN08 | já | 764.6 | |||||||||||
| 061FAL40LN08 | já | 765.6 |
